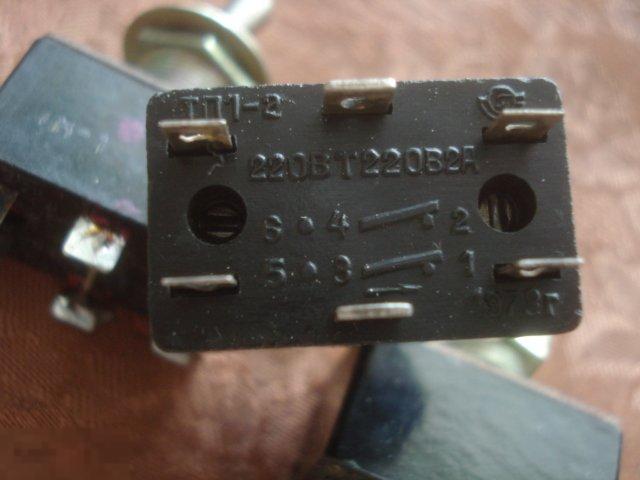

Переключатель
ТП1-2.
Тумблер ТП1-2 перекидной двухполюсный с врубными
контактами и двухпозиционной фиксацией ручки управления.
Предназначен для коммутации электрических цепей постоянного и
переменного тока при напряжении не более 220 В и силе тока до 2,0
А.
Используется для работы в радиоэлектронной аппаратуре
общепромышленного и специального назначения.
Крепятся в отверстии на панели путём фиксации с помощью резьбового
соединения.
Тумблеры ТП1 изготавливаются для внутреннего монтажа во
всеклиматическом исполнении «В» и для умеренного и холодного
климата «УХЛ».
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- для тумблеров с приёмкой «1» УС0.360.075ТУ;
- для тумблеров с приёмкой «5» УС0.360.049ТУ;
- для тумблеров с приёмкой «9» УС0.360.049ТУ,
СДАГ0.360.208ТУ.
Минимальная наработка:
- 10000 часов во всех режимах и условиях, допускаемых
ТУ.
Гарантийная наработка исчисляется в пределах гарантийного срока
хранения.
Расшифровка условного обозначения:
ТП1-2
ТП1 - обозначение типа тумблера;
2 - конструктивное исполнение;
В - всеклиматическое исполнение, (УХЛ - не
указывается).
Основные технические и
эксплуатационные характеристики тумблеров ТП1-2:
Сопротивление контакта, не более, Ом
0,02 Электрическая прочность изоляции,
В 1100 Сопротивление изоляции,
МОм, не менее 1000 Усилие
переключения, Н, не более: 3,9… 14.7
Рабочая температура окружающей среды, °C
- для приемки «1» от
-60 до +70 - для приемки
«5» от -60 до +85 Повышенная
относительная влажность при 35°C, % 98
Гарантийная наработка, в течении гарантийного срока,
ч - для приемки
«1» 10000
- для приемки «5»
5000 Гарантийный срок с даты изготовления,
лет: - для приемки
«1» 8 -
для приемки «5» 12 Масса,
г 26 Электрические режимы коммутации тумблеров
ТП1-2: Типономинал
тумблера Род тока Вид
нагрузки Напряжение, В Ток,
А Максимальная коммутируемая
мощность, Вт (ВхА) Количество циклов
переключений в НКУ не менее не
более не менее не более
ТП1-2
ТП1-2В постоянный
активная 1,6 220
0,001 2 220
10000 переменный
активная 1,6 220
0,001 2 220
10000
